M39029 Pin Positioners (tools)

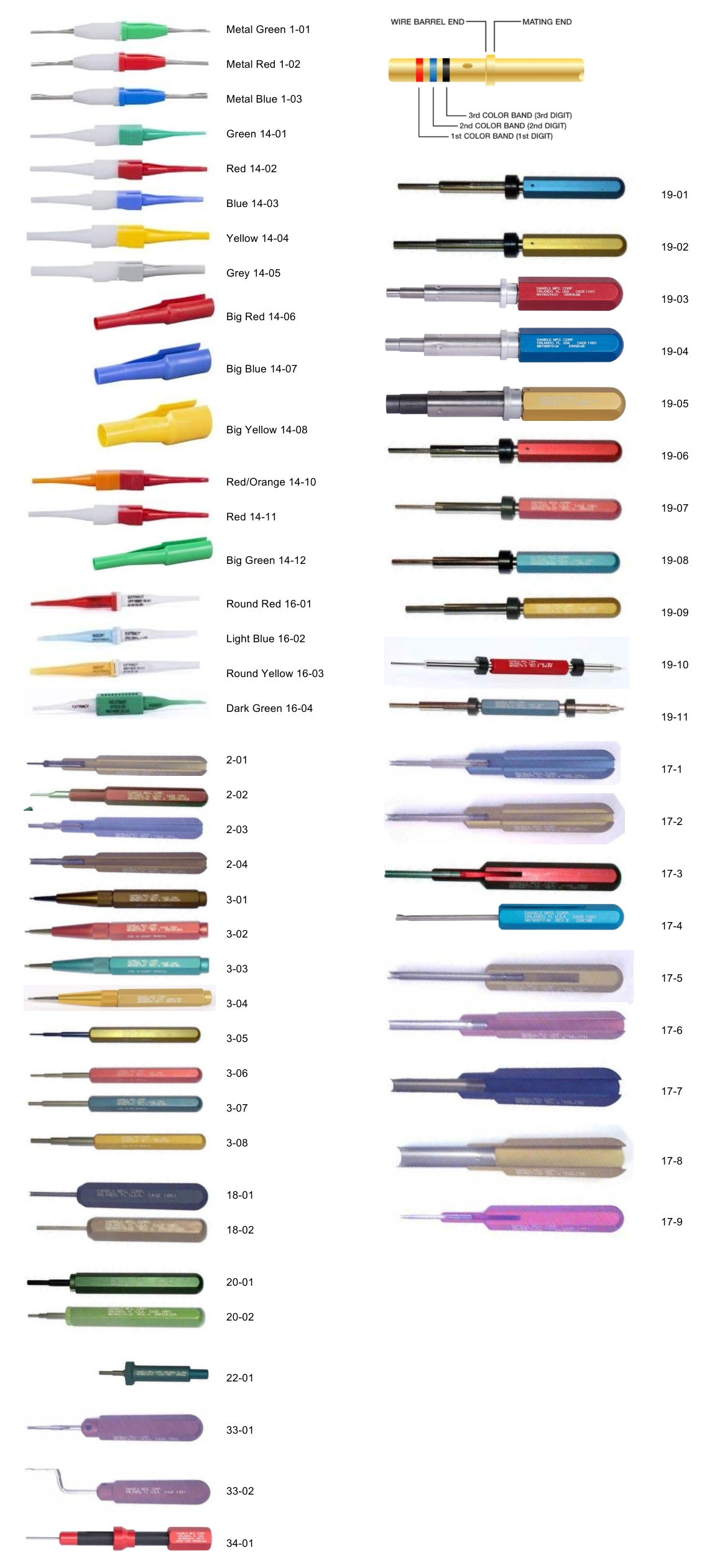

SPEC - BIN AWG Wire Pin / Socket BIN Stripe 1 BIN Stripe 2 BIN Stripe 3 Positioner Plastic Insert/Removal Insert/Removal Tools M81969/ Turret Head Single Position Head Connector Family
1 100 22-26 Pin 1 BROWN 0 BLACK 0 BLACK K287 Red 14-11 14-11, 8-205, 8-206 MIL-T-81714 (Series I)
1 101 20-24 Pin 1 BROWN 0 BLACK 1 BROWN K287 Red 14-11 14-11, 8-205, 8-206 TH1A MIL-T-81714 (Series I)
1 102 16-20 Pin 1 BROWN 0 BLACK 2 RED Blue 14-03 8-208, 8-207, 14-03 TH1A MIL-T-81714 (Series I)
1 103 12-14 Pin 1 BROWN 0 BLACK 3 ORANGE Yellow 14-04 14-04, 8-209, 8-210 TH1A MIL-T-81714 (Series I)
2 104 22-26 Pin 1 BROWN 0 BLACK 4 YELLOW K287
2 105 20-24 Pin 1 BROWN 0 BLACK 5 GREEN K287 TH1A
2 106 16-20 Pin 1 BROWN 0 BLACK 6 BLUE 17-04, 19-01 TH1A
3 107 22-26 Socket 1 BROWN 0 BLACK 7 VIOLET K287
3 108 20-24 Socket 1 BROWN 0 BLACK 8 GREY K287 TH1A
3 109 16-20 Socket 1 BROWN 0 BLACK 9 WHITE 17-04, 19-01 TH1A
4 110 20-24 Pin 1 BROWN 1 BROWN 0 BLACK K1S, 86-1S Red 14-11 14-11, 8-205, 8-206 TH1A MIL-C-26482 (Series II), MIL-C-81703 (Series III), MIL-DTL-83723 (Series III), MIL-C-83733
4 111 16-20 Pin 1 BROWN 1 BROWN 1 BROWN 86-2 Blue 14-03 8-208, 8-207, 14-03 TH1A MIL-C-26482 (Series II), MIL-C-81703 (Series III), MIL-DTL-83723 (Series III), MIL-C-83733
4 112 20-24 Pin 1 BROWN 1 BROWN 2 RED 86-2 Blue 14-03 14-03, 8-207, 8-208 TH1A MIL-C-26482 (Series II), MIL-C-81703 (Series III), MIL-DTL-83723 (Series III), MIL-C-83733
4 113 12-14 Pin 1 BROWN 1 BROWN 3 ORANGE Yellow 14-04 8-210, 8-209, 14-04 TH1A MIL-C-26482 (Series II), MIL-C-81703 (Series III), MIL-DTL-83723 (Series III), MIL-C-83733
4 114 16-20 Pin 1 BROWN 1 BROWN 4 YELLOW 86-2 Yellow 14-04 14-04, 8-209, 8-210 TH1A MIL-C-26482 (Series II), MIL-C-81703 (Series III), MIL-DTL-83723 (Series III), MIL-C-83733
5 115 20-24 Socket 1 BROWN 1 BROWN 5 GREEN K1S, 86-1S Red 14-11 8-206, 8-205, 14-11 TH1A MIL-C-26482 (Series II), MIL-C-81703 (Series III), MIL-DTL-83723 (Series III), MIL-C-83733
5 116 16-20 Socket 1 BROWN 1 BROWN 6 BLUE 86-2 Blue 14-03 14-03, 8-207, 8-208 TH1A MIL-C-26482 (Series II), MIL-C-81703 (Series III), MIL-DTL-83723 (Series III), MIL-C-83733
5 117 20-24 Socket 1 BROWN 1 BROWN 7 VIOLET 86-2 Blue 14-03 8-208, 8-207, 14-03 TH1A MIL-C-26482 (Series II), MIL-C-81703 (Series III)
5 118 12-14 Socket 1 BROWN 1 BROWN 8 GREY Yellow 14-04 14-04, 8-209, 8-210 TH1A MIL-C-26482 (Series II), MIL-C-81703 (Series III), MIL-DTL-83723 (Series I & III)
5 119 16-20 Socket 1 BROWN 1 BROWN 9 WHITE 86-2 Yellow 14-04 8-210, 8-209, 14-04 TH1A MIL-C-26482 (Series II), MIL-C-81703 (Series III), MIL-DTL-83723 (Series III), MIL-C-83733
6 120 - Pin 1 BROWN 2 RED 0 BLACK K262-1 3-07, 2-03
6 121 - Pin 1 BROWN 2 RED 1 BROWN K261-1 2-04, 3-08
6 122 - Pin 1 BROWN 2 RED 2 RED K261-1 3-08, 2-04
6 123 - Pin 1 BROWN 2 RED 3 ORANGE K261-1 2-04, 3-08
6 124 - Pin 1 BROWN 2 RED 4 YELLOW K261-1 3-08, 2-04
6 125 - Pin 1 BROWN 2 RED 5 GREEN K261-1 2-04, 3-08
7 126 - Pin 1 BROWN 2 RED 6 BLUE K269-1 8-210, 8-209
7 127 - Pin 1 BROWN 2 RED 7 VIOLET K269-1 8-209, 8-210
7 128 - Pin 1 BROWN 2 RED 8 GREY K269-1 8-210, 8-209
8 129 - Socket 1 BROWN 2 RED 9 WHITE K269-1 8-209, 8-210
8 130 - Socket 1 BROWN 3 ORANGE 0 BLACK K269-1 8-210, 8-209
8 131 - Socket 1 BROWN 3 ORANGE 1 BROWN K269-1 8-209, 8-210
9 132 20-24 Pin 1 BROWN 3 ORANGE 2 RED K1S Red 14-02 14-02 TH1A
9 133 20-24 Socket 1 BROWN 3 ORANGE 3 ORANGE K1S Red 14-02 14-02 TH1A
9 134 20-24 Pin 1 BROWN 3 ORANGE 4 YELLOW K1S, 86-1S Red 14-02 14-02, 8-205, 8-206 TH1A
9 135 20-24 Pin 1 BROWN 3 ORANGE 5 GREEN K1S, 86-1S Red 14-02 14-02, 8-205, 8-206 TH1A
9 136 20-24 Pin 1 BROWN 3 ORANGE 6 BLUE K1S Red 14-02 14-02 TH1A
10 138 20-24 Socket 1 BROWN 3 ORANGE 8 GREY K1S Red 14-02 14-02, 30-05, 8-205, 8-206 TH1A
10 139 20-24 Socket 1 BROWN 3 ORANGE 9 WHITE K1S Red 14-02 8-205, 8-206, 30-05, 14-02 TH1A
10 140 20-24 Socket 1 BROWN 4 YELLOW 0 BLACK K1S Red 14-02 14-02, 8-205, 8-206, 30-05 TH1A
10 141 20-24 Socket 1 BROWN 4 YELLOW 1 BROWN K1S Red 14-02 8-205, 8-206, 30-05, 14-02 TH1A
10 142 20-24 Socket 1 BROWN 4 YELLOW 2 RED K1S Red 14-02 14-02, 8-205, 8-206, 30-05 TH1A
11 144 22-26 Pin 1 BROWN 4 YELLOW 4 YELLOW K267-1 Metal Green 1-01 1-01 MIL-C-81659 (Series II)
11 145 20-24 Pin 1 BROWN 4 YELLOW 5 GREEN K13-1, 86-30-1 Metal Red 1-02 1-02 MIL-C-81659 (Series II)
11 146 16-20 Pin 1 BROWN 4 YELLOW 6 BLUE 86-2 Metal Blue 1-03 1-03 TH1A
11 147 12-14 Pin 1 BROWN 4 YELLOW 7 VIOLET TP465
12 148 22-26 Socket 1 BROWN 4 YELLOW 8 GREY K267-1 Metal Green 1-01 1-01 MIL-C-81659 (Series II)
12 149 20-24 Socket 1 BROWN 4 YELLOW 9 WHITE K13-1, 86-30-1 Metal Red 1-02 1-02 MIL-C-81659 (Series II)
12 150 16-20 Socket 1 BROWN 5 GREEN 0 BLACK 86-2 Metal Blue 1-03 1-03 TH1A
12 151 12-14 Socket 1 BROWN 5 GREEN 1 BROWN TP465
13 152 - Socket 1 BROWN 5 GREEN 2 RED K262-1 3-03, 2-03
13 153 - Socket 1 BROWN 5 GREEN 3 ORANGE K261-1 2-04, 3-04
13 154 - Socket 1 BROWN 5 GREEN 4 YELLOW K261-1 3-04, 2-04
13 155 - Socket 1 BROWN 5 GREEN 5 GREEN K261-1 2-04, 3-04
13 156 - Socket 1 BROWN 5 GREEN 6 BLUE K261-1 3-04, 2-04
13 157 - Socket 1 BROWN 5 GREEN 7 VIOLET K261-1 2-04, 3-04
14 158 - Socket 1 BROWN 5 GREEN 8 GREY K262-1 3-03, 2-03
14 159 - Socket 1 BROWN 5 GREEN 9 WHITE K261-1 2-04, 3-04
14 160 - Socket 1 BROWN 6 BLUE 0 BLACK K261-1 3-04, 2-04
14 161 - Socket 1 BROWN 6 BLUE 1 BROWN K261-1 2-04, 3-04
14 162 - Socket 1 BROWN 6 BLUE 2 RED K261-1 3-04, 2-04
14 163 - Socket 1 BROWN 6 BLUE 3 ORANGE K261-1 2-04, 3-04
16 166 28-32 Socket 1 BROWN 6 BLUE 6 BLUE K338 Dark Green 16-04 30-01, 16-04 MIL-C-81511 (Series IV)
16 167 22-26 Socket 1 BROWN 6 BLUE 7 VIOLET K338 Dark Green 16-04 16-04, 30-01 MIL-C-81511 (Series IV)
16 168 20-24 Socket 1 BROWN 6 BLUE 8 GREY K340, 86-1S Round Red 16-01 30-02, 16-01 MIL-C-81511 (Series IV)
16 169 16-20 Socket 1 BROWN 6 BLUE 9 WHITE K341, 86-2 Light Blue 16-02 16-02, 30-03 MIL-C-81511 (Series IV)
16 170 12-14 Socket 1 BROWN 7 VIOLET 0 BLACK Round Yellow 16-03 30-04, 16-03 TP360 MIL-C-81511 (Series IV)
17 171 28-32 Socket 1 BROWN 7 VIOLET 1 BROWN K339 Dark Green 16-04 16-04, 30-01 MIL-C-81511 (Series III)
17 172 22-26 Socket 1 BROWN 7 VIOLET 2 RED K339 Dark Green 16-04 30-01, 16-04 MIL-C-81511 (Series III)
17 173 20-24 Socket 1 BROWN 7 VIOLET 3 ORANGE K342, 86-1S Light Blue 16-02 30-03, 16-02 MIL-C-81511 (Series III)
17 174 16-20 Socket 1 BROWN 7 VIOLET 4 YELLOW 86-2, K343 Round Yellow 16-03 16-03, 30-04 MIL-C-81511 (Series III)
17 175 12-14 Socket 1 BROWN 7 VIOLET 5 GREEN Dark Green 16-04 30-01, 16-04 TP365 MIL-C-81511 (Series III)
18 176 28-32 Pin 1 BROWN 7 VIOLET 6 BLUE K338 Dark Green 16-04 16-04, 30-01 MIL-C-81511 (Series III & IV)
18 177 22-26 Pin 1 BROWN 7 VIOLET 7 VIOLET K338 Round Red 16-01 30-02, 16-01 MIL-C-81511 (Series III & IV)
18 178 20-24 Pin 1 BROWN 7 VIOLET 8 GREY K340, 86-1S Light Blue 16-02 16-02, 30-03 MIL-C-81511 (Series III & IV)
18 179 16-20 Pin 1 BROWN 7 VIOLET 9 WHITE 86-2, K341 Round Yellow 16-03 30-04, 16-03 MIL-C-81511 (Series III & IV)
18 180 12-14 Pin 1 BROWN 8 GREY 0 BLACK TP360 MIL-C-81511 (Series III & IV)
19 181 - Pin 1 BROWN 8 GREY 1 BROWN K373-1, D16/1-1M, D16P-1M Light Blue 16-02 16-02
19 182 - Pin 1 BROWN 8 GREY 2 RED K372-1 Round Yellow 16-03 16-03
19 183 - Pin 1 BROWN 8 GREY 3 ORANGE K372-1 Round Yellow 16-03 16-03
20 184 - Socket 1 BROWN 8 GREY 4 YELLOW D16LS-1M, D16/2-1M, K373-1 Light Blue 16-02 16-02
20 185 - Socket 1 BROWN 8 GREY 5 GREEN K372-1 Round Yellow 16-03 16-03
20 186 - Socket 1 BROWN 8 GREY 6 BLUE K372-1 Round Yellow 16-03 16-03
21 187 - Socket 1 BROWN 8 GREY 7 VIOLET D16/1-1M, D16S-1M, K373-1 Light Blue 16-02 16-02
21 188 - Socket 1 BROWN 8 GREY 8 GREY K372-1 Round Yellow 16-03 16-03
21 189 - Socket 1 BROWN 8 GREY 9 WHITE K372-1 Round Yellow 16-03 16-03
22 190 28-32 Socket 1 BROWN 9 WHITE 0 BLACK K330-3, 86-19 Green 14-01 14-01
22 191 22-26 Socket 1 BROWN 9 WHITE 1 BROWN 86-19, K330-3 Dark Green 16-04 16-04 MIL-T-81714 (Series II), MIL-C-81511 (Series III & IV, Class L), MIL-DTL-83723 (Series III)
22 192 20-24 Socket 1 BROWN 9 WHITE 2 RED K503, 86-20 Round Red 16-01 14-10, 16-01 TH343-1 MIL-T-81714 (Series II), MIL-C-81511 (Series III & IV, Class L), MIL-DTL-83723 (Series III)
22 193 16-20 Socket 1 BROWN 9 WHITE 3 ORANGE 86-21 Blue 14-03 14-03 TH343-1 MIL-T-81714 (Series II), MIL-C-81511 (Series III & IV, Class L), MIL-DTL-83723 (Series III)
25 204 - Pin 2 RED 0 BLACK 4 YELLOW K496 17-05, 19-02
25 205 - Pin 2 RED 0 BLACK 5 GREEN K496 19-02, 17-05
25 206 - Pin 2 RED 0 BLACK 6 BLUE K496 17-05, 19-02
26 207 - Socket 2 RED 0 BLACK 7 VIOLET K496 19-02, 17-05
26 208 - Socket 2 RED 0 BLACK 8 GREY K496 17-05, 19-02
26 209 - Socket 2 RED 0 BLACK 9 WHITE K496 19-02, 17-05
27 210 - Socket 2 RED 1 BROWN 0 BLACK K323 8-09, 8-10 G2P330
28 211 - Pin 2 RED 1 BROWN 1 BROWN K323 8-09, 8-10 G2P330 MIL-DTL-38999 (Series II)
29 212 16-20 Pin 2 RED 1 BROWN 2 RED 86-2 8-207, 8-208 TH1A MIL-C-5015 (MS3450), MIL-DTL-83723 (Series II), AS50151, Series 3450
29 213 12-14 Pin 2 RED 1 BROWN 3 ORANGE 8-210, 8-209 TH1A MIL-C-5015 (MS3450), MIL-DTL-83723 (Series II), AS50151, Series 3450
29 214 8-10 Pin 2 RED 1 BROWN 4 YELLOW Big Red 14-06 15-01, 14-06 AS50151, Series 3450
29 215 4-6 Pin 2 RED 1 BROWN 5 GREEN Big Blue 14-07 14-07, 15-02 AS50151, Series 3450
29 216 0-2 Pin 2 RED 1 BROWN 6 BLUE Big Yellow 14-08 15-03, 14-08 AS50151, Series 3450
30 217 16-20 Socket 2 RED 1 BROWN 7 VIOLET 86-2 Blue 14-03 14-03, 8-208, 8-207 TH1A MIL-C-5015 (MS3450), MIL-DTL-83723 (Series II), AS50151, Series 3450
30 218 16-20 Socket 2 RED 1 BROWN 8 GREY 86-2 Blue 14-03 8-207, 8-208, 14-03 TH1A MIL-C-5015 (MS3450), MIL-DTL-83723 (Series II), AS50151, Series 3450
30 219 12-14 Socket 2 RED 1 BROWN 9 WHITE 8-210, 8-209 TH1A MIL-C-5015 (MS3450), MIL-DTL-83723 (Series II), AS50151, Series 3450
30 220 8-10 Socket 2 RED 2 RED 0 BLACK Big Red 14-06 15-01, 14-06 AS50151, Series 3450
30 221 4-6 Socket 2 RED 2 RED 1 BROWN Big Blue 14-07 14-07, 15-02 AS50151, Series 3450
30 222 0-2 Socket 2 RED 2 RED 2 RED Big Yellow 14-08 15-03, 14-08 AS50151, Series 3450
31 223 20-24 Pin 2 RED 2 RED 3 ORANGE K1S, 86-1S 17-03, 19-06 TH1A
31 224 20-24 Pin 2 RED 2 RED 4 YELLOW K1S, 86-1S 17-03, 19-06 TH1A
31 225 20-24 Pin 2 RED 2 RED 5 GREEN K1S, 86-1S 17-03, 19-06 TH1A
31 226 20-24 Pin 2 RED 2 RED 6 BLUE K1S, 86-1S 17-03, 19-06 TH1A
31 227 20-24 Pin 2 RED 2 RED 7 VIOLET K1S, 86-1S 17-03, 19-06 TH1A
31 228 16-20 Pin 2 RED 2 RED 8 GREY 86-2 TH1A MIL-C-26482 (Series I)
31 229 16-20 Pin 2 RED 2 RED 9 WHITE 86-2 TH1A MIL-C-26482 (Series I), MIL-C-26500
31 230 16-20 Pin 2 RED 3 ORANGE 0 BLACK 86-2 17-04, 19-01 TH1A
31 231 16-20 Pin 2 RED 3 ORANGE 1 BROWN 86-2 17-04, 19-01 TH1A
31 232 16-20 Pin 2 RED 3 ORANGE 2 RED 86-2 17-04, 19-01 TH1A
31 233 16-20 Pin 2 RED 3 ORANGE 3 ORANGE 86-2 17-04, 19-01 TH1A
31 234 12-14 Pin 2 RED 3 ORANGE 4 YELLOW 19-02, 17-05 TH1A
31 235 12-14 Pin 2 RED 3 ORANGE 5 GREEN 17-05, 19-02 TH1A
31 236 12-14 Pin 2 RED 3 ORANGE 6 BLUE 17-05, 19-02 TH1A
31 237 12-14 Pin 2 RED 3 ORANGE 7 VIOLET 17-05, 19-02 TH1A
31 238 12-14 Pin 2 RED 3 ORANGE 8 GREY 17-05, 19-02 TH1A
31 239 12-14 Pin 2 RED 3 ORANGE 9 WHITE 17-05, 19-02 TH1A
31 240 20-24 Pin 2 RED 4 YELLOW 0 BLACK K1S, 86-1S 17-03, 19-06 TH1A MIL-C-26482 (Series I)
31 241 20-24 Pin 2 RED 4 YELLOW 1 BROWN 86-1S, K1S 17-03, 19-06 TH1A MIL-C-26482 (Series I), MIL-C-26500 (Replaced with /31-627)
32 242 20-24 Socket 2 RED 4 YELLOW 2 RED K1S, 86-1S 19-06, 17-03 TH1A
32 243 20-24 Socket 2 RED 4 YELLOW 3 ORANGE K1S, 86-1S 17-03, 19-06 TH1A
32 244 20-24 Socket 2 RED 4 YELLOW 4 YELLOW K1S, 86-1S 17-03, 19-06 TH1A
32 245 20-24 Socket 2 RED 4 YELLOW 5 GREEN K1S, 86-1S 17-03, 19-06 TH1A
32 246 20-24 Socket 2 RED 4 YELLOW 6 BLUE K1S, 86-1S 17-03, 19-06 TH1A
32 247 16-20 Socket 2 RED 4 YELLOW 7 VIOLET 86-2 17-04, 19-01 TH1A MIL-C-26482 (Series I)
32 248 16-20 Socket 2 RED 4 YELLOW 8 GREY 86-2 19-01, 17-04 TH1A MIL-C-26482 (Series I), MIL-C-26500
32 249 16-20 Socket 2 RED 4 YELLOW 9 WHITE 86-2 17-04, 19-01 TH1A
32 250 16-20 Socket 2 RED 5 GREEN 0 BLACK 86-2 17-04, 19-01 TH1A
32 251 16-20 Socket 2 RED 5 GREEN 1 BROWN 86-2 17-04, 19-01 TH1A
32 252 16-20 Socket 2 RED 5 GREEN 2 RED 86-2 17-04, 19-01 TH1A
32 253 12-14 Socket 2 RED 5 GREEN 3 ORANGE 17-05, 19-02 TH1A
32 254 12-14 Socket 2 RED 5 GREEN 4 YELLOW 19-02, 17-05 TH1A
32 255 12-14 Socket 2 RED 5 GREEN 5 GREEN 17-05, 19-02 TH1A
32 256 12-14 Socket 2 RED 5 GREEN 6 BLUE 17-05, 19-02
32 257 12-14 Socket 2 RED 5 GREEN 7 VIOLET 17-05, 19-02 TH1A
32 258 12-14 Socket 2 RED 5 GREEN 8 GREY 17-05, 19-02 TH1A
32 259 20-24 Socket 2 RED 5 GREEN 9 WHITE K1S, 86-1S 17-03, 19-06 TH1A MIL-C-26482 (Series I)
32 260 20-24 Socket 2 RED 6 BLUE 0 BLACK 86-1S, K1S 19-06, 17-03 TH1A MIL-C-26482 (Series I), MIL-C-26500
33 261 28-32 Socket 2 RED 6 BLUE 1 BROWN K60S 2-01, 3-01
33 262 28-32 Socket 2 RED 6 BLUE 2 RED K60S 3-01, 2-01
33 263 22-26 Socket 2 RED 6 BLUE 3 ORANGE K60S 2-01, 3-01
33 264 22-26 Socket 2 RED 6 BLUE 4 YELLOW K60S 3-01, 2-01 MIL-C-81511 Ser. I
33 265 20-24 Socket 2 RED 6 BLUE 5 GREEN 86-11S 2-02, 3-02 TH199S
33 266 20-24 Socket 2 RED 6 BLUE 6 BLUE 86-11S 3-02, 2-02 TH199S
33 267 16-20 Socket 2 RED 6 BLUE 7 VIOLET 86-12S 2-03, 3-03 TH199S
33 268 16-20 Socket 2 RED 6 BLUE 8 GREY 86-12S 3-03, 2-03 TH199S
33 269 12-14 Socket 2 RED 6 BLUE 9 WHITE 2-04, 3-04 TH199S
33 270 12-14 Socket 2 RED 7 VIOLET 0 BLACK 3-04, 2-04 TH199S
34 271 20-24 Pin 2 RED 7 VIOLET 1 BROWN 86-146 18-01, 20-01 TH4
34 272 20-24 Pin 2 RED 7 VIOLET 2 RED 86-146 20-01, 18-01 TH4
34 273 16-20 Pin 2 RED 7 VIOLET 3 ORANGE 86-146 18-01, 20-01 TH4
35 274 20-24 Socket 2 RED 7 VIOLET 4 YELLOW 86-146 18-01, 20-01 TH4
35 275 20-24 Socket 2 RED 7 VIOLET 5 GREEN 86-146 20-01, 18-01 TH4
35 276 16-20 Socket 2 RED 7 VIOLET 6 BLUE 86-146 18-01, 20-01 TH4
36 277 20-24 Pin 2 RED 7 VIOLET 7 VIOLET 18-01, 20-01 TH4
36 278 16-20 Pin 2 RED 7 VIOLET 8 GREY 20-01, 18-01 TH4
37 279 20-24 Socket 2 RED 7 VIOLET 9 WHITE 18-01, 20-01 TH4
37 280 16-20 Socket 2 RED 8 GREY 0 BLACK 20-01, 18-01 TH4
40 281 - Pin 2 RED 8 GREY 1 BROWN K151 18-01, 20-01 TP85
41 282 - Socket 2 RED 8 GREY 2 RED K151 18-01, 20-01 TP85
44 287 22-26 Pin 2 RED 8 GREY 7 VIOLET 19-01, 17-09 TH1A AS50151, Series 3400
44 288 16-20 Pin 2 RED 8 GREY 8 GREY 19-01, 17-04 TH1A AS50151, Series 3400
44 289 16-20 Pin 2 RED 8 GREY 9 WHITE 17-04, 19-02 TH1A AS50151, Series 3400
44 290 12-14 Pin 2 RED 9 WHITE 0 BLACK 19-02, 17-05 TH1A AS50151, Series 3400
44 291 8-10 Pin 2 RED 9 WHITE 1 BROWN 17-06, 19-03 AS50151, Series 3400
44 292 4-6 Pin 2 RED 9 WHITE 2 RED 19-04, 17-07 AS50151, Series 3400
44 293 0-2 Pin 2 RED 9 WHITE 3 ORANGE 17-08, 19-05 AS50151, Series 3400
45 294 22-26 Socket 2 RED 9 WHITE 4 YELLOW 19-01, 17-09 TH1A AS50151, Series 3400
45 295 16-20 Socket 2 RED 9 WHITE 5 GREEN 17-04, 19-01 TH1A AS50151, Series 3400
45 296 16-20 Socket 2 RED 9 WHITE 6 BLUE 19-02, 17-02 TH1A AS50151, Series 3400
45 297 12-14 Socket 2 RED 9 WHITE 7 VIOLET 17-02, 19-02 TH1A AS50151, Series 3400
45 298 8-10 Socket 2 RED 9 WHITE 8 GREY 19-03, 17-06 AS50151, Series 3400
45 299 4-6 Socket 2 RED 9 WHITE 9 WHITE 17-07, 19-04 AS50151, Series 3400
45 300 0-2 Socket 3 ORANGE 0 BLACK 0 BLACK 19-05, 17-08 AS50151, Series 3400
46 301 28-32 Socket 3 ORANGE 0 BLACK 1 BROWN K60S 2-01, 3-01
46 302 28-32 Socket 3 ORANGE 0 BLACK 2 RED K60S 3-01, 2-01
46 303 22-26 Socket 3 ORANGE 0 BLACK 3 ORANGE K60S 2-01, 3-01
46 304 22-26 Socket 3 ORANGE 0 BLACK 4 YELLOW K60S 3-01, 2-01
46 302 20-24 Socket 3 ORANGE 0 BLACK 5 GREEN 86-11S 2-02, 3-02 TH199S
46 306 20-24 Socket 3 ORANGE 0 BLACK 6 BLUE 86-11S 3-02, 2-02 TH199S
46 307 16-20 Socket 3 ORANGE 0 BLACK 7 VIOLET 86-12S 2-03, 3-03 TH199S
46 308 16-20 Socket 3 ORANGE 0 BLACK 8 GREY 86-12S 3-03, 2-03 TH199S
46 309 12-14 Socket 3 ORANGE 0 BLACK 9 WHITE 2-04, 3-04 TH199S
46 310 12-14 Socket 3 ORANGE 1 BROWN 0 BLACK 3-04, 2-04 TH199S
47 311 28-32 Pin 3 ORANGE 1 BROWN 1 BROWN K60S 2-01, 3-05
47 312 28-32 Pin 3 ORANGE 1 BROWN 2 RED K60S 3-05, 2-01
47 313 22-26 Pin 3 ORANGE 1 BROWN 3 ORANGE K60S 2-01, 3-05
47 314 22-26 Pin 3 ORANGE 1 BROWN 4 YELLOW K60S 3-05, 2-01
47 315 20-24 Pin 3 ORANGE 1 BROWN 5 GREEN 86-11S 2-02, 3-06 TH199S
47 316 20-24 Pin 3 ORANGE 1 BROWN 6 BLUE 86-11S 3-06, 2-02 TH199S
48 317 6 Pin 3 ORANGE 1 BROWN 7 VIOLET 27-06
48 318 6 Pin 3 ORANGE 1 BROWN 8 GREY 27-06
48 319 6 Pin 3 ORANGE 1 BROWN 9 WHITE 27-06
48 320 4 Pin 3 ORANGE 2 RED 0 BLACK 27-05
48 321 4 Pin 3 ORANGE 2 RED 1 BROWN 27-05
48 322 4 Pin 3 ORANGE 2 RED 2 RED 27-05
48 323 1 Pin 3 ORANGE 2 RED 3 ORANGE 27-03
48 324 1 Pin 3 ORANGE 2 RED 4 YELLOW 27-03
48 325 2/0 Pin 3 ORANGE 2 RED 5 GREEN 27-02
48 326 2/0 Pin 3 ORANGE 2 RED 6 BLUE 27-02
48 327 4/0 Pin 3 ORANGE 2 RED 7 VIOLET 27-01
48 328 4/0 Pin 3 ORANGE 2 RED 8 GREY 27-01
49 329 6 Socket 3 ORANGE 2 RED 9 WHITE 27-06
49 330 6 Socket 3 ORANGE 3 ORANGE 0 BLACK 27-06
49 331 4 Socket 3 ORANGE 3 ORANGE 1 BROWN 27-05
49 332 4 Socket 3 ORANGE 3 ORANGE 2 RED 27-05
49 333 1 Socket 3 ORANGE 3 ORANGE 3 ORANGE 27-03
49 334 2/0 Socket 3 ORANGE 3 ORANGE 4 YELLOW 27-02
49 335 4/0 Socket 3 ORANGE 3 ORANGE 5 GREEN 27-01
47 336 16-20 Pin 3 ORANGE 3 ORANGE 6 BLUE 86-12S 2-03, 3-07 TH199S
47 337 16-20 Pin 3 ORANGE 3 ORANGE 7 VIOLET 86-12S 3-07, 2-03 TH199S
47 338 12-14 Pin 3 ORANGE 3 ORANGE 8 GREY 2-04, 3-08 TH199S
47 339 12-14 Pin 3 ORANGE 3 ORANGE 9 WHITE 3-08, 2-04 TH199S
50 340 - Pin 3 ORANGE 4 YELLOW 0 BLACK K404 8-209, 8-210
51 341 - Socket 3 ORANGE 4 YELLOW 1 BROWN K404 8-209, 8-210
54 342 - Pin 3 ORANGE 4 YELLOW 2 RED K74S 19-02, 17-05
54 343 - Pin 3 ORANGE 4 YELLOW 3 ORANGE K75S-1 17-06, 19-03
55 344 - Socket 3 ORANGE 4 YELLOW 4 YELLOW K74S 19-02, 17-05
55 345 - Socket 3 ORANGE 4 YELLOW 5 GREEN K75S-1 17-06, 19-03
56 348 22-28 Socket 3 ORANGE 4 YELLOW 8 GREY K40, 86-4 Green 14-01 8-02, 8-01, 14-01 MIL-DTL-38999 (Series I, II, III, & IV)
56 349 24-28 Socket 3 ORANGE 4 YELLOW 9 WHITE 86-4, K40 Green 14-01 14-01, 8-01, 8-02
56 350 22-26 Socket 3 ORANGE 5 GREEN 0 BLACK K40, 86-4 Green 14-01 8-04, 8-03, 14-01
56 351 20-24 Socket 3 ORANGE 5 GREEN 1 BROWN K43, 86-7 Red/Orange 14-10 14-10, 8-05, 8-06 TH163 MIL-DTL-38999 (Series I, II, III, & IV)
56 352 16-20 Socket 3 ORANGE 5 GREEN 2 RED 86-3 Blue 14-03 8-08, 8-07, 14-03 TH163 MIL-DTL-38999 (Series I, II, III, & IV)
56 353 12-14 Socket 3 ORANGE 5 GREEN 3 ORANGE Yellow 14-04 14-04, 8-09, 8-10 TH163 MIL-DTL-38999 (Series I, II, III, & IV)
57 354 22-28 Socket 3 ORANGE 5 GREEN 4 YELLOW K41, 86-5 Green 14-01 14-01, 8-01, 8-02 MIL-C-24308, MIL-C-55302/68,71,72,75, MIL-DTL-38999 (Series II), MIL-C-83733
57 355 24-28 Socket 3 ORANGE 5 GREEN 5 GREEN K41, 86-5 8-02, 8-01
57 356 22-26 Socket 3 ORANGE 5 GREEN 6 BLUE K41, 86-5 8-03, 8-04
57 357 20-24 Socket 3 ORANGE 5 GREEN 7 VIOLET K43, 86-7 Red/Orange 14-10 8-06, 8-05, 14-10 TH163 MIL-C-24308, MIL-C-55302/68,71,72,75, MIL-DTL-38999 (Series II), MIL-C-83733
57 358 16-20 Socket 3 ORANGE 5 GREEN 8 GREY 86-3 Blue 14-03 14-03, 8-07, 8-08 TH163 MIL-C-24308, MIL-C-55302/68,71,72,75, MIL-DTL-38999 (Series II), MIL-C-83733
57 359 12-14 Socket 3 ORANGE 5 GREEN 9 WHITE 8-10, 8-09 TH163 MIL-C-24308, MIL-C-55302/68,71,72,75, MIL-DTL-38999 (Series II), MIL-C-83733
58 360 22-28 Pin 3 ORANGE 6 BLUE 0 BLACK K42, 86-6 Green 14-01 14-01, 8-01, 8-02 MIL-C-24308, MIL-C-55302/69, MIL-DTL-38999 (Series I thru IV), MIL-C-83733
58 361 24-28 Pin 3 ORANGE 6 BLUE 1 BROWN 86-6, K42 Green 14-01 8-02, 8-01, 14-01
58 362 22-26 Pin 3 ORANGE 6 BLUE 2 RED K42, 86-6 Green 14-01 14-01, 8-03, 8-04
58 363 20-24 Pin 3 ORANGE 6 BLUE 3 ORANGE K43, 86-7 Red/Orange 14-10 8-06, 8-05, 14-10 TH163 MIL-C-24308, MIL-C-55302/69, MIL-DTL-38999 (Series I thru IV), MIL-C-83733
58 364 16-20 Pin 3 ORANGE 6 BLUE 4 YELLOW 86-3 Blue 14-03 14-03, 8-07, 8-08 TH163 MIL-DTL-38999 (Series I & III)
58 365 12-14 Pin 3 ORANGE 6 BLUE 5 GREEN Yellow 14-04 8-10, 8-09, 14-04 TH163 MIL-DTL-38999 (Series I & III)
59 366 8 Socket 3 ORANGE 6 BLUE 6 BLUE K406 Big Red 14-06 8-14, 14-06
60 367 8 Pin 3 ORANGE 6 BLUE 7 VIOLET K406 Big Red 14-06 14-06, 8-14
63 368 20-24 Socket 3 ORANGE 6 BLUE 8 GREY 86-30-1, K13-1 Metal Red 1-02 1-02 TP585 MIL-C-24308 DB
64 369 20-24 Pin 3 ORANGE 6 BLUE 9 WHITE 86-30-1, K13-1 Metal Red 1-02 1-02 TP585 MIL-C-24308 DB
69 384 24-28 Socket 3 ORANGE 8 GREY 4 YELLOW 22-01, 23-02 TP651
69 385 20-24 Socket 3 ORANGE 8 GREY 5 GREEN 23-02, 22-01 TP651
69 386 16-20 Socket 3 ORANGE 8 GREY 6 BLUE 22-01, 23-02 TP651
70 387 24-28 Pin 3 ORANGE 8 GREY 7 VIOLET 23-01, 22-01 TP651
70 388 20-24 Pin 3 ORANGE 8 GREY 8 GREY 22-01, 23-01 TP651
70 389 16-20 Pin 3 ORANGE 8 GREY 9 WHITE 23-01, 22-01 TP651
27 402 - Socket 4 YELLOW 0 BLACK 2 RED K323 8-09, 8-10 G2P330
27 403 - Socket 4 YELLOW 0 BLACK 3 ORANGE K323 8-10, 8-09 G2P330
27 404 - Socket 4 YELLOW 0 BLACK 4 YELLOW K323 8-09, 8-10 G2P330
27 405 - Socket 4 YELLOW 0 BLACK 5 GREEN K323 8-10, 8-09 G2P330
27 406 - Socket 4 YELLOW 0 BLACK 6 BLUE K323 8-09, 8-10 G2P330
27 407 - Socket 4 YELLOW 0 BLACK 7 VIOLET K323 8-10, 8-09 G2P330
27 408 - Socket 4 YELLOW 0 BLACK 8 GREY K323 8-09, 8-10 G2P330
28 409 - Pin 4 YELLOW 0 BLACK 9 WHITE K323 8-09, 8-10 G2P330 MIL-DTL-38999 (Series I, II, III, & IV)
28 410 - Pin 4 YELLOW 1 BROWN 0 BLACK K323 8-10, 8-09 G2P330 MIL-DTL-38999 (Series I, II, III, & IV)
28 411 - Pin 4 YELLOW 1 BROWN 1 BROWN K323 8-09, 8-10 G2P330 MIL-DTL-38999 (Series I, II, III, & IV)
28 412 - Pin 4 YELLOW 1 BROWN 2 RED K323 8-10, 8-09 G2P330 MIL-DTL-38999 (Series I, II, III, & IV)
28 413 - Pin 4 YELLOW 1 BROWN 3 ORANGE K323 8-09, 8-10 G2P330 MIL-DTL-38999 (Series I, II, III, & IV)
28 414 - Pin 4 YELLOW 1 BROWN 4 YELLOW K323 8-10, 8-09 G2P330 MIL-DTL-38999 (Series I, II, III, & IV)
28 415 - Pin 4 YELLOW 1 BROWN 5 GREEN K323 8-09, 8-10 G2P330 MIL-DTL-38999 (Series I, II, III, & IV)
75 416 - Socket 4 YELLOW 1 BROWN 6 BLUE K323 8-09, 8-10 G2P330 MIL-DTL-38999 (Series I, III, & IV)
75 417 - Socket 4 YELLOW 1 BROWN 7 VIOLET K323 8-10, 8-09 G2P330 MIL-DTL-38999 (Series I, III, & IV)
75 418 - Socket 4 YELLOW 1 BROWN 8 GREY K323 8-09, 8-10 G2P330 MIL-DTL-38999 (Series I, III, & IV)
75 419 - Socket 4 YELLOW 1 BROWN 9 WHITE K323 8-10, 8-09 G2P330 MIL-DTL-38999 (Series I, III, & IV)
75 420 - Socket 4 YELLOW 2 RED 0 BLACK K323 8-09, 8-10 G2P330 MIL-DTL-38999 (Series I, III, & IV)
75 421 - Socket 4 YELLOW 2 RED 1 BROWN K323 8-10, 8-09 G2P330 MIL-DTL-38999 (Series I, III, & IV)
75 422 - Socket 4 YELLOW 2 RED 2 RED K323 8-09, 8-10 G2P330 MIL-DTL-38999 (Series I, III, & IV)
75 423 - Socket 4 YELLOW 2 RED 3 ORANGE K323 8-10, 8-09 G2P330 MIL-DTL-38999 (Series I, III, & IV)
76 424 - Pin 4 YELLOW 2 RED 4 YELLOW K532-1 8-07, 8-08 GP295 MIL-DTL-38999 (Series I, III, & IV)
76 425 - Pin 4 YELLOW 2 RED 5 GREEN K532-1 8-08, 8-07 GP295 MIL-DTL-38999 (Series I, III, & IV)
76 426 - Pin 4 YELLOW 2 RED 6 BLUE K532-1 8-07, 8-08 GP295 MIL-DTL-38999 (Series I, III, & IV)
76 427 - Pin 4 YELLOW 2 RED 7 VIOLET K532-1 8-08, 8-07 GP295 MIL-DTL-38999 (Series I, III, & IV)
77 428 - Socket 4 YELLOW 2 RED 8 GREY K532-1 8-07, 8-08 GP295 MIL-DTL-38999 (Series I, II, III, & IV)
77 429 - Socket 4 YELLOW 2 RED 9 WHITE K532-1 8-08, 8-07 GP295 MIL-DTL-38999 (Series I, II, III, & IV)
77 430 - Socket 4 YELLOW 3 ORANGE 0 BLACK K532-1 8-07, 8-08 GP295 MIL-DTL-38999 (Series I, II, III, & IV)
77 431 - Socket 4 YELLOW 3 ORANGE 1 BROWN K532-1 8-08, 8-07 GP295 MIL-DTL-38999 (Series I, II, III, & IV)
78 432 - Socket 4 YELLOW 3 ORANGE 2 RED K532-1 8-07, 8-08 GP295 MIL-DTL-38999 (Series I, II, III, & IV)
78 433 - Socket 4 YELLOW 3 ORANGE 3 ORANGE K532-1 8-08, 8-07 GP295 MIL-DTL-38999 (Series I, II, III, & IV)
78 434 - Socket 4 YELLOW 3 ORANGE 4 YELLOW K532-1 8-07, 8-08 GP295 MIL-DTL-38999 (Series I, II, III, & IV)
78 435 - Socket 4 YELLOW 3 ORANGE 5 GREEN K532-1 8-08, 8-07 GP295 MIL-DTL-38999 (Series I, II, III, & IV)
79 436 - Pin 4 YELLOW 3 ORANGE 6 BLUE 17-04
80 438 - Socket 4 YELLOW 3 ORANGE 8 GREY 17-04
80 439 - Socket 4 YELLOW 3 ORANGE 9 WHITE 17-04
34 440 22-26 Pin 4 YELLOW 4 YELLOW 0 BLACK K280 18-02, 20-02
35 441 22-26 Socket 4 YELLOW 4 YELLOW 1 BROWN K280 18-02, 20-02
31 448 20-24 Pin 4 YELLOW 4 YELLOW 8 GREY K1S, 86-1S 17-03, 19-06 TH1A
32 449 20-24 Socket 4 YELLOW 4 YELLOW 9 WHITE K1S, 86-1S 17-03, 19-06 TH1A
83 450 22-26 Pin 4 YELLOW 5 GREEN 0 BLACK 34-01, 33-01, 33-02 MIL-C-28840
83 451 28-32 Pin 4 YELLOW 5 GREEN 1 BROWN 33-02, 34-01 MIL-C-28840
84 452 22-26 Socket 4 YELLOW 5 GREEN 2 RED 33-02, 34-01 MIL-C-28840
84 453 28-32 Socket 4 YELLOW 5 GREEN 3 ORANGE 34-01, 33-02 MIL-C-28840
85 454 16-20 Pin 4 YELLOW 5 GREEN 4 YELLOW 86-2 Blue 14-03 14-03 TH1A AS50151, Series 3450
85 455 16-20 Pin 4 YELLOW 5 GREEN 5 GREEN 86-2 Blue 14-03 14-03 TH1A AS50151, Series 3450
85 456 16-20 Pin 4 YELLOW 5 GREEN 6 BLUE 86-2 Blue 14-03 14-03 TH1A AS50151, Series 3450
85 457 16-20 Pin 4 YELLOW 5 GREEN 7 VIOLET 86-2 Blue 14-03 14-03 TH1A AS50151, Series 3450
85 458 12-14 Pin 4 YELLOW 5 GREEN 8 GREY Blue 14-03 14-03 TH1A AS50151, Series 3450
85 459 12-14 Pin 4 YELLOW 5 GREEN 9 WHITE Blue 14-03 14-03 TH1A AS50151, Series 3450
85 460 12-14 Pin 4 YELLOW 6 BLUE 0 BLACK Blue 14-03 14-03 TH1A AS50151, Series 3450
85 461 12-14 Pin 4 YELLOW 6 BLUE 1 BROWN Blue 14-03 14-03 TH1A AS50151, Series 3450
86 462 16-20 Socket 4 YELLOW 6 BLUE 2 RED 86-2 Blue 14-03 8-08, 14-03, 8-07 TH1A AS50151, Series 3450
86 463 16-20 Socket 4 YELLOW 6 BLUE 3 ORANGE 86-2 Blue 14-03 14-03, 8-07, 8-08 TH1A AS50151, Series 3450
86 464 16-20 Socket 4 YELLOW 6 BLUE 4 YELLOW 86-2 Blue 14-03 8-08, 14-03, 8-07 TH1A AS50151, Series 3450
86 465 16-20 Socket 4 YELLOW 6 BLUE 5 GREEN 86-2 Blue 14-03 14-03, 8-07, 8-08 TH1A AS50151, Series 3450
86 466 12-14 Socket 4 YELLOW 6 BLUE 6 BLUE Yellow 14-04 8-10, 14-04, 8-09 TH1A AS50151, Series 3450
86 467 12-14 Socket 4 YELLOW 6 BLUE 7 VIOLET Yellow 14-04 14-04, 8-09, 8-10 TH1A AS50151, Series 3450
86 468 12-14 Socket 4 YELLOW 6 BLUE 8 GREY Yellow 14-04 8-10, 14-04, 8-09 TH1A AS50151, Series 3450
86 469 12-14 Socket 4 YELLOW 6 BLUE 9 WHITE Yellow 14-04 14-04, 8-09, 8-10 TH1A THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
87 470 22-28 Pin 4 YELLOW 7 VIOLET 0 BLACK 86-6, K42 8-02, 8-01
87 471 22-28 Pin 4 YELLOW 7 VIOLET 1 BROWN K42, 86-6 8-01, 8-02 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
87 472 22-28 Pin 4 YELLOW 7 VIOLET 2 RED 86-6, K42 8-02, 8-01 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
87 473 22-28 Pin 4 YELLOW 7 VIOLET 3 ORANGE K42, 86-6 8-01, 8-02
87 474 20-24 Pin 4 YELLOW 7 VIOLET 4 YELLOW K43, 86-7 8-06, 8-05 TH163
87 475 20-24 Pin 4 YELLOW 7 VIOLET 5 GREEN K43, 86-7 8-05, 8-06 TH163 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
87 476 20-24 Pin 4 YELLOW 7 VIOLET 6 BLUE K43, 86-7 8-06, 8-05 TH163 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
87 477 20-24 Pin 4 YELLOW 7 VIOLET 7 VIOLET K43, 86-7 8-05, 8-06 TH163
87 478 16-20 Pin 4 YELLOW 7 VIOLET 8 GREY 86-3 8-08, 8-07 TH163
87 479 16-20 Pin 4 YELLOW 7 VIOLET 9 WHITE 86-3 8-07, 8-08 TH163 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
87 480 16-20 Pin 4 YELLOW 8 GREY 0 BLACK 86-3 8-08, 8-07 TH163 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
87 481 16-20 Pin 4 YELLOW 8 GREY 1 BROWN 86-3 8-07, 8-08 TH163
88 482 22-28 Socket 4 YELLOW 8 GREY 2 RED 86-4, K40 Green 14-01 8-02, 14-01, 8-01
88 483 22-28 Socket 4 YELLOW 8 GREY 3 ORANGE K40, 86-4 Green 14-01 14-01, 8-01, 8-02 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
88 484 22-28 Socket 4 YELLOW 8 GREY 4 YELLOW 86-4, K40 Green 14-01 8-02, 14-01, 8-01 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
88 485 22-28 Socket 4 YELLOW 8 GREY 5 GREEN K40, 86-4 Green 14-01 14-01, 8-01, 8-02
88 486 20-24 Socket 4 YELLOW 8 GREY 6 BLUE K43, 86-7 Red 14-02 8-06, 14-02, 8-05 TH163
88 487 20-24 Socket 4 YELLOW 8 GREY 7 VIOLET K43, 86-7 Red 14-02 14-02, 8-05, 8-06 TH163 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
88 488 20-24 Socket 4 YELLOW 8 GREY 8 GREY K43, 86-7 Red 14-02 8-06, 14-02, 8-05 TH163 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
88 489 20-24 Socket 4 YELLOW 8 GREY 9 WHITE K43, 86-7 Red 14-02 14-02, 8-05, 8-06 TH163
88 490 16-20 Socket 4 YELLOW 9 WHITE 0 BLACK 86-3 Blue 14-03 8-08, 14-03, 8-07 TH163
88 491 16-20 Socket 4 YELLOW 9 WHITE 1 BROWN 86-3 Blue 14-03 14-03, 8-07, 8-08 TH163 THERMOCOUPLE CONTACTS PYLE VERSION Series II JT/ I LJT
88 492 16-20 Socket 4 YELLOW 9 WHITE 2 RED 86-3 Blue 14-03 8-08, 14-03, 8-07 TH163
88 493 16-20 Socket 4 YELLOW 9 WHITE 3 ORANGE 86-3 Blue 14-03 14-03, 8-07, 8-08 TH163
89 494 22-28 Socket 4 YELLOW 9 WHITE 4 YELLOW 86-5, K41 Green 14-01 8-02, 14-01, 8-01
89 495 22-28 Socket 4 YELLOW 9 WHITE 5 GREEN K41, 86-5 Green 14-01 14-01, 8-01, 8-02
89 496 22-28 Socket 4 YELLOW 9 WHITE 6 BLUE 86-5, K41 Green 14-01 8-02, 14-01, 8-01
89 497 22-28 Socket 4 YELLOW 9 WHITE 7 VIOLET K41, 86-5 Green 14-01 14-01, 8-01, 8-02
89 498 20-24 Socket 4 YELLOW 9 WHITE 8 GREY K43, 86-7 Red 14-02 8-06, 14-02, 8-05 TH163
89 499 20-24 Socket 4 YELLOW 9 WHITE 9 WHITE K43, 86-7 Red 14-02 14-02, 8-05, 8-06 TH163
89 500 20-24 Socket 5 GREEN 0 BLACK 0 BLACK K43, 86-7 Red 14-02 8-06, 14-02, 8-05 TH163
89 501 20-24 Socket 5 GREEN 0 BLACK 1 BROWN K43, 86-7 Red 14-02 14-02, 8-05, 8-06 TH163
89 502 16-20 Socket 5 GREEN 0 BLACK 2 RED 86-3 Blue 14-03 8-08, 14-03, 8-07 TH163
89 503 16-20 Socket 5 GREEN 0 BLACK 3 ORANGE 86-3 Blue 14-03 14-03, 8-07, 8-08 TH163
89 504 16-20 Socket 5 GREEN 0 BLACK 4 YELLOW 86-3 Blue 14-03 8-08, 14-03, 8-07 TH163
89 505 16-20 Socket 5 GREEN 0 BLACK 5 GREEN 86-3 Blue 14-03 14-03, 8-07, 8-08 TH163
1 507 22-28 Pin 5 GREEN 0 BLACK 7 VIOLET K496-1 Green 14-01 14-01, 8-01, 8-02 MIL-T-81714 (Series I)
83 508 20-24 Pin 5 GREEN 0 BLACK 8 GREY 34-01, 33-02 MIL-C-28840
84 509 20-24 Socket 5 GREEN 0 BLACK 9 WHITE 33-02, 34-01 MIL-C-28840
86 510 16-20 Socket 5 GREEN 1 BROWN 0 BLACK 86-2 Blue 14-03 8-08, 14-03, 8-07 TH1A AS50151, Series 3450
86 511 16-20 Socket 5 GREEN 1 BROWN 1 BROWN 86-2 Blue 14-03 8-07, 14-03, 8-08 TH1A AS50151, Series 3450
86 512 16-20 Socket 5 GREEN 1 BROWN 2 RED 86-2 Blue 14-03 8-08, 14-03, 8-07 TH1A AS50151, Series 3450
86 513 16-20 Socket 5 GREEN 1 BROWN 3 ORANGE 86-2 Blue 14-03 8-07, 14-03, 8-08 TH1A AS50151, Series 3450
10 519 16-20 Socket 5 GREEN 1 BROWN 9 WHITE 86-2 Blue 14-03 8-207, 8-208, 14-03, 30-06 TH1A
10 520 16-20 Socket 5 GREEN 2 RED 0 BLACK 86-2 Blue 14-03 8-207, 8-208, 30-06, 14-03 TH1A
10 521 16-20 Socket 5 GREEN 2 RED 1 BROWN 86-2 Blue 14-03 8-207, 8-208, 30-06, 14-03 TH1A
10 522 16-20 Socket 5 GREEN 2 RED 2 RED 86-2 Blue 14-03 8-207, 8-208, 30-06, 14-03 TH1A
56 527 10 Socket 5 GREEN 2 RED 7 VIOLET Grey 14-05 8-12, 8-11, 14-05
58 528 10 Pin 5 GREEN 2 RED 8 GREY Grey 14-05 14-05, 8-11, 8-12
90 529 8 Pin 5 GREEN 2 RED 9 WHITE K709 Big Green 14-12 14-12, 46-06 MIL-DTL-38999 (Series III)
91 530 8 Socket 5 GREEN 3 ORANGE 0 BLACK K709 Big Green 14-12 46-06, 14-12 MIL-DTL-38999 (Series III)
92 531 22-28 Socket 5 GREEN 3 ORANGE 1 BROWN K1561 Green 14-01 14-01, 8-04, 8-03
92 532 20-24 Socket 5 GREEN 3 ORANGE 2 RED K1S, 86-1S Red 14-02 8-05, 8-06, 14-02 TH1A
92 533 16-20 Socket 5 GREEN 3 ORANGE 3 ORANGE 86-2 Blue 14-03 14-03, 8-08, 8-07 TH1A
92 534 20-24 Socket 5 GREEN 3 ORANGE 4 YELLOW 86-2 Blue 14-03 8-07, 8-08, 14-03 TH1A
92 535 12-14 Socket 5 GREEN 3 ORANGE 5 GREEN Yellow 14-04 14-04, 8-10, 8-09 TH1A
92 536 16-20 Socket 5 GREEN 3 ORANGE 6 BLUE Yellow 14-04 8-09, 8-10, 14-04 TH1A
93 539 16-20 Pin 5 GREEN 3 ORANGE 9 WHITE 86-2 Metal Blue 1-03 1-03 TH1A
93 540 12-14 Pin 5 GREEN 4 YELLOW 0 BLACK TP465
101 551 28-32 Socket 5 GREEN 5 GREEN 1 BROWN 86-19, K330-2, K330-3 Dark Green 16-04 16-04
101 552 22-28 Socket 5 GREEN 5 GREEN 2 RED K330-2, 86-19 Dark Green 16-04 16-04
101 553 20-24 Socket 5 GREEN 5 GREEN 3 ORANGE 86-20 Round Red 16-01 16-01 TH343-1 MIL-S-12883/44,45,46
101 554 16-20 Socket 5 GREEN 5 GREEN 4 YELLOW 86-21 Light Blue 16-02 16-02 TH343-1 MIL-DTL-38999 (Series I, II, III, & IV)
102 558 - Pin 5 GREEN 5 GREEN 8 GREY K1430 Yellow 14-04 8-09, 8-10, 14-04 MIL-DTL-38999 (Series I, II, III, & IV)
103 559 - Socket 5 GREEN 5 GREEN 9 WHITE Yellow 14-04 14-04, 8-10, 8-09 MIL-DTL-38999 (Series I, III, & IV), MIL-C-29600 (Series A)
93 597 22-26 Pin 5 GREEN 9 WHITE 7 VIOLET K267-1, 86-137 Metal Green 1-01 1-01
93 598 20-24 Pin 5 GREEN 9 WHITE 8 GREY K13-1, 86-30-1 Metal Red 1-02 1-02 TP585
94 601 22-26 Socket 6 BLUE 0 BLACK 1 BROWN K267-1 Metal Green 1-01 1-01
94 602 20-24 Socket 6 BLUE 0 BLACK 2 RED 86-30-1, K13-1 Metal Red 1-02 1-02 TP585
94 603 16-20 Socket 6 BLUE 0 BLACK 3 ORANGE 86-2 Metal Blue 1-03 1-03 TH1A
94 604 12-14 Socket 6 BLUE 0 BLACK 4 YELLOW TP465
22 605 12-14 Socket 6 BLUE 0 BLACK 5 GREEN 8-209, 8-210 TH343-1 MIL-T-81714 (Series II)
23 606 22-26 Socket 6 BLUE 0 BLACK 6 BLUE MIL-C-29600 (Series B)
23 607 20-24 Socket 6 BLUE 0 BLACK 7 VIOLET MIL-C-29600 (Series B)
23 608 16-20 Socket 6 BLUE 0 BLACK 8 GREY MIL-C-29600 (Series B)
24 610 22-26 Pin 6 BLUE 1 BROWN 0 BLACK MIL-C-29600 (Series B)
24 611 20-24 Pin 6 BLUE 1 BROWN 1 BROWN MIL-C-29600 (Series B)
24 612 16-20 Pin 6 BLUE 1 BROWN 2 RED MIL-C-29600 (Series B)
106 614 22-28 Socket 6 BLUE 1 BROWN 4 YELLOW K40, 86-4 Green 14-01 14-01, 8-01, 8-02 MIL-DTL-38999 (Series I, III, & IV), MIL-C-29600 (Series A)
106 615 20-24 Socket 6 BLUE 1 BROWN 5 GREEN K43, 86-7 Red/Orange 14-10 8-06, 8-05, 14-10 TH163 MIL-DTL-38999 (Series I, III, & IV), MIL-C-29600 (Series A)
106 616 16-20 Socket 6 BLUE 1 BROWN 6 BLUE 86-3 Blue 14-03 14-03, 8-07, 8-08 TH163 MIL-DTL-38999 (Series I, III, & IV), MIL-C-29600 (Series A)
106 617 12-14 Socket 6 BLUE 1 BROWN 7 VIOLET Yellow 14-04 8-10, 8-09, 14-04 TH163 MIL-DTL-38999 (Series I, III, & IV), MIL-C-29600 (Series A)
106 618 10-12 Socket 6 BLUE 1 BROWN 8 GREY Grey 14-05 14-05, 8-11, 8-12 MIL-DTL-38999 (Series I, III, & IV), MIL-C-29600 (Series A)
107 620 22-28 Pin 6 BLUE 2 RED 0 BLACK K42, 86-6 Green 14-01 8-02, 8-01, 14-01 MIL-DTL-38999 (Series I, III, & IV), MIL-C-29600 (Series A)
107 621 20-24 Pin 6 BLUE 2 RED 1 BROWN K43, 86-7 Red/Orange 14-10 14-10, 8-05, 8-06 TH163 MIL-DTL-38999 (Series I, III, & IV), MIL-C-29600 (Series A)
107 622 16-20 Pin 6 BLUE 2 RED 2 RED 86-3 Blue 14-03 8-08, 8-07, 14-03 TH163 MIL-DTL-38999 (Series I, III, & IV), MIL-C-29600 (Series A)
107 623 12-14 Pin 6 BLUE 2 RED 3 ORANGE Yellow 14-04 14-04, 8-09, 8-10 TH163 MIL-DTL-38999 (Series I, III, & IV), MIL-C-29600 (Series A)
107 624 10-12 Pin 6 BLUE 2 RED 4 YELLOW Grey 14-05 8-12, 8-11, 14-05
113 625 - Pin 6 BLUE 2 RED 5 GREEN K709 46-06
113 626 - Pin 6 BLUE 2 RED 6 BLUE TH1A
31 627 20-24 Pin 6 BLUE 2 RED 7 VIOLET K1S 17-03, 19-06 MIL-C-26482 (Series I), MIL-C-26500
114 628 - Socket 6 BLUE 2 RED 8 GREY K709 46-06
114 629 - Socket 6 BLUE 2 RED 9 WHITE
117 630 22-28 Socket 6 BLUE 3 ORANGE 0 BLACK 86-4, K40 Green 14-01 14-01, 8-02, 8-01
117 631 22-28 Socket 6 BLUE 3 ORANGE 1 BROWN K40, 86-4 Green 14-01 14-01, 8-03, 8-04 TH163
117 632 22-28 Socket 6 BLUE 3 ORANGE 2 RED 86-4, K40 Green 14-01 14-01, 8-02, 8-01, 30-09 TH163
117 633 16-20 Socket 6 BLUE 3 ORANGE 3 ORANGE 86-3 Blue 14-03 14-03, 8-07, 8-08 TH163
117 634 20-24 Socket 6 BLUE 3 ORANGE 4 YELLOW K43 Red/Orange 14-10 8-05, 8-06, 14-10, 30-11 TH163
117 635 16-20 Socket 6 BLUE 3 ORANGE 5 GREEN 86-3 Blue 14-03 14-03, 30-12, 8-07, 8-08
117 636 12-14 Socket 6 BLUE 3 ORANGE 6 BLUE Yellow 14-04 8-09, 8-10, 14-04, 30-13
117 637 10 Socket 6 BLUE 3 ORANGE 7 VIOLET Grey 14-05 8-11, 8-12, 14-05 TH163
117 638 22-26 Socket 6 BLUE 3 ORANGE 8 GREY K40, 86-4 Green 14-01 8-01, 8-02, 14-01, 30-09 TH163
117 640 20-24 Socket 6 BLUE 4 YELLOW 0 BLACK K43 Red/Orange 14-10 8-05, 8-06, 14-10, 30-11 TH163
117 641 16-20 Socket 6 BLUE 4 YELLOW 1 BROWN 86-3 Blue 14-03 8-07, 8-08, 14-03, 30-12
117 642 12-16 Socket 6 BLUE 4 YELLOW 2 RED Yellow 14-04 8-09, 8-10, 14-04, 30-13
117 643 10 Socket 6 BLUE 4 YELLOW 3 ORANGE Grey 14-05 8-11, 8-12, 14-05 TH163
118 644 22-28 Pin 6 BLUE 4 YELLOW 4 YELLOW K42, 86-6 Green 14-01 8-01, 8-02, 14-01, 30-09 TH163
117 645 16-20 Socket 6 BLUE 4 YELLOW 5 GREEN 86-3 Blue 14-03 14-03, 8-08, 8-07 TH163
118 646 20-24 Pin 6 BLUE 4 YELLOW 6 BLUE K43 Red/Orange 14-10 8-05, 8-06, 14-10, 30-11 TH163
118 647 16-20 Pin 6 BLUE 4 YELLOW 7 VIOLET 86-3 Blue 14-03 8-07, 8-08, 14-03, 30-12
118 648 12-14 Pin 6 BLUE 4 YELLOW 8 GREY Yellow 14-04 8-09, 8-10, 14-04, 30-13
118 649 10 Pin 6 BLUE 4 YELLOW 9 WHITE Grey 14-05 8-04, 8-11, 14-05 TH163
118 650 22-28 Pin 6 BLUE 5 GREEN 0 BLACK K42, 86-6 Green 14-01 30-09, 8-01, 8-02, 14-01 TH163
118 652 20-24 Pin 6 BLUE 5 GREEN 2 RED K43 Red/Orange 14-10 8-05, 8-06, 14-10, 30-11 TH163
118 653 16-20 Pin 6 BLUE 5 GREEN 3 ORANGE 86-3 Blue 14-03 14-03, 30-12, 8-08, 8-07
118 654 12-14 Pin 6 BLUE 5 GREEN 4 YELLOW Yellow 14-04 8-09, 8-10, 14-04, 30-13 TP585
118 655 10 Pin 6 BLUE 5 GREEN 5 GREEN Grey 14-05 8-11, 8-12, 14-05 TP585
63 656 20-24 Socket 6 BLUE 5 GREEN 6 BLUE K13-1, 86-30-1 Metal Red 1-02 1-02
64 657 20-24 Pin 6 BLUE 5 GREEN 7 VIOLET K13-1, 86-30-1 Metal Red 1-02 1-02
115 660 - Pin 6 BLUE 6 BLUE 0 BLACK K1605 Yellow 14-04 8-09, 14-04, 8-10
116 661 - Socket 6 BLUE 6 BLUE 1 BROWN
121 662 28-32 Socket 6 BLUE 6 BLUE 2 RED K339
121 663 22-28 Socket 6 BLUE 6 BLUE 3 ORANGE K339
119 664 - Pin 6 BLUE 6 BLUE 4 YELLOW K709 Big Green 14-12 14-12
120 665 - Socket 6 BLUE 6 BLUE 5 GREEN K709 Big Green 14-12 14-12 TH163
121 666 16-20 Socket 6 BLUE 6 BLUE 6 BLUE 86-3 Blue 14-03 14-03, 8-07, 8-08 TH163
121 667 12-14 Socket 6 BLUE 6 BLUE 7 VIOLET Yellow 14-04 8-10, 14-04, 8-09 TH163
121 668 10-12 Socket 6 BLUE 6 BLUE 8 GREY Grey 14-05 14-05, 8-11, 8-12
122 669 28-32 Pin 6 BLUE 6 BLUE 9 WHITE K338
122 670 22-28 Pin 6 BLUE 7 VIOLET 0 BLACK K338
122 671 22-28 Pin 6 BLUE 7 VIOLET 1 BROWN K42, 86-6 Green 14-01 14-01
122 672 20-24 Pin 6 BLUE 7 VIOLET 2 RED 86-7, K43 Red/Orange 14-10 14-10 TH163
122 673 16-20 Pin 6 BLUE 7 VIOLET 3 ORANGE 86-3 Blue 14-03 14-03 TH163
122 674 12-14 Pin 6 BLUE 7 VIOLET 4 YELLOW Yellow 14-04 14-04 TH163
122 675 10 Pin 6 BLUE 7 VIOLET 5 GREEN Grey 14-05 8-12, 8-312, 8-11, 8-311, 14-05
63 928 20-24 Socket 9 WHITE 2 RED 8 GREY K13-1, 86-30-1 39-01 TP585
64 968 20-24 Pin 9 WHITE 6 BLUE 8 GREY K13-1, 86-30-1 Metal Red 1-02 1-02, 39-01 TP585
57 982 22-28 Socket 9 WHITE 8 GREY 2 RED K41 8-01, 8-02
58 986 22-28 Pin 9 WHITE 8 GREY 6 BLUE K42, 86-6 8-01, 8-02
Link to an image of common pin tools. (high res)

Converted from M39029_Pin_Positioners_v1_1.xlsx (dannyhand.us)
